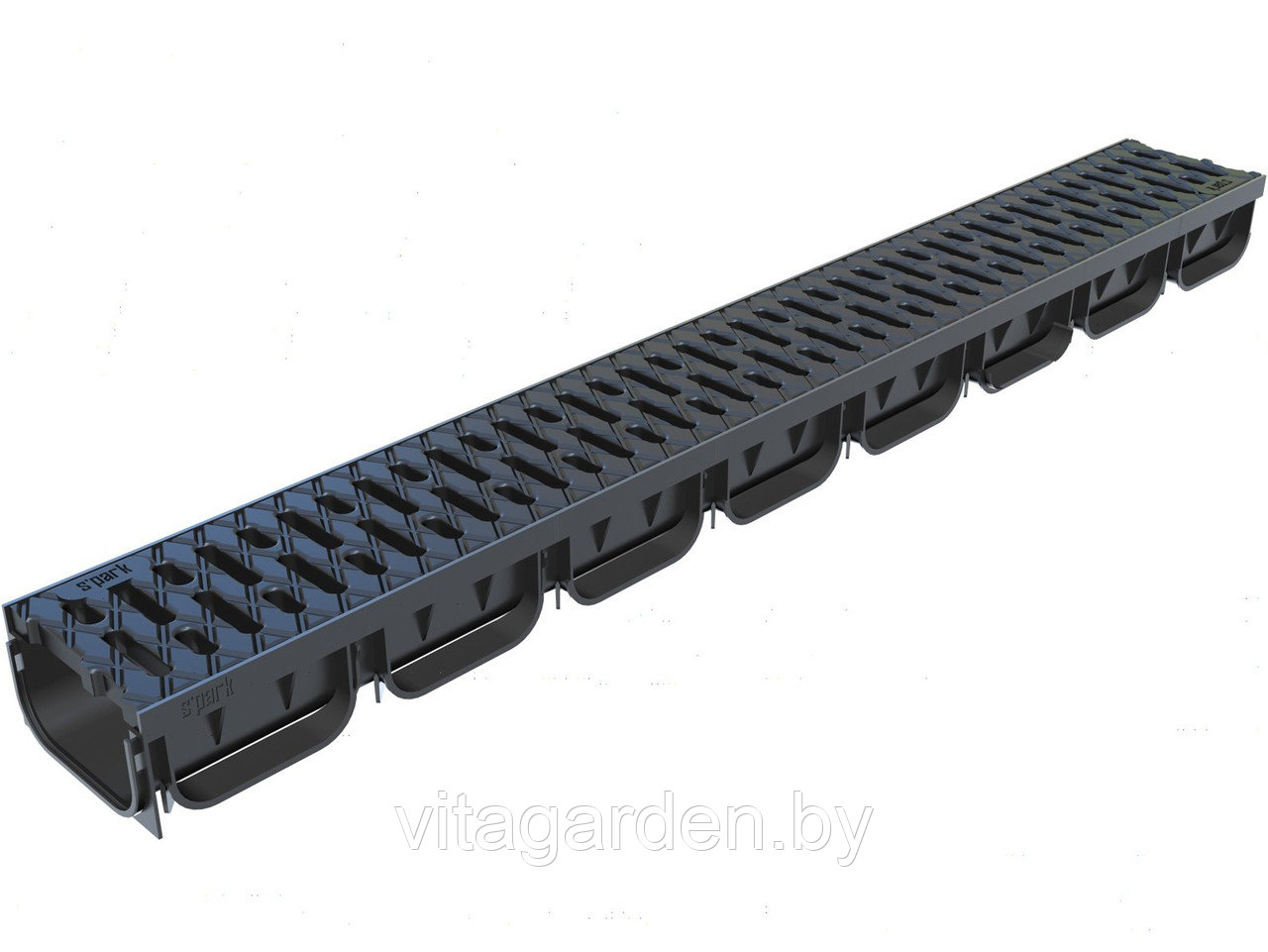

Лоток водоотводный пластиковый с решеткой пластиковой

В наличииОптом и в розницу

15,43 руб.

Показать оптовые цены
  • 15,43 руб./шт.
    при заказе от 5 шт.
Перезвоните мне
Лоток водоотводный пластиковый с решеткой пластиковой
Лоток водоотводный пластиковый с решеткой пластиковой
15,43 руб.
В наличии
Купить
Перезвоните мне
  • +375 показать номер +375296669511
  • +375296663398
  • +375297733611
  • +375173992424 Телефон/факс
  • +375 показать номер +375296669511
  • +375296663398
  • +375297733611
  • +375173992424 Телефон/факс
  • Адрес и контакты
    • Телефон:
      +375296669511
      +375296663398
      +375297733611
      +375173992424, Телефон/факс
    • Контактное лицо:
      Елена
    • Адрес:
      Юр. адрес: 220007, г. Минск, ул. Володько, 24а, каб. 111, Минск, Беларусь
    • Email:
      vitagarden@tut.by

Лоток водоотводный пластиковый с решеткой пластиковой, с шириной сечения 100 мм. Размер: 1000x125x70 мм.

Установка решетки



Крепление решетки к лотку осуществляется за счет:

  • наличия на поверхности посадочных мест лотка 20-ти Т-образных сдвоенных креплений (по 10 на каждой стороне изделия);

  • отсутствие вертикального смещения решетки относительно лотка обеспечивается наличием выступов на боковых планках лотка и боковых поверхностях решетки (по 10 на каждой стороне изделия);

  • поперечных ребер жесткости на решетке, которые служат так же замками для надежного крепления и способствуют избегания горизонтального смещения решетки.
Установка решетки Установка решетки

Лоток – вид снизу

На нижней стороне лотка – поэтапная схема монтажа

Лоток – вид снизу



Выбивание места под патрубок

Выбивание места под патрубок



  • Труба подключается к любой из 8ми секций лотка.
  • В каждой секции – шаблон для подключения.


Подключение патрубка

Подключение патрубка
  • Обеспечивает подключение трубы DN 110;
  • Длина – 110 мм;
  • Ширина – 110 мм;
  • Высота – 40 мм.

Патрубок для водоотводного пластикового лотка


Патрубок Spark ПАЛВ-10.14.07-ПП для лотка водоотводного Пластикового

Подключение патрубка Подключение патрубка


Распил лотка

Распил лотка

Лоток может быть распилен между любыми 2-мя секциями

Что позволит создать линию необходимой длины с минимальной погрешностью

Распил лотка

Каждая из восьми секций имеют трафарет-обозначение для распилки лотка.

Аналогичные отметки имеются и на решетке, которой комплектуется изделие.

На боковых поверхностях лотка имеются 8 секций
под угловое подключение аналогичных изделий

Распил лотка


Стыковка лотков

Надежная фиксация лотков друг с другом, при выстраивании линии, осуществляется за счет наличия на торцевых поверхностях изделий
пазов и замков.

Стыковка лотков
Стыковка лотков

Фиксация лотков, при формировании линии с боковым подключением, обеспечивается за счет наличия выступов на посадочных местах изделия.

Стыковка лотков Стыковка лотков Каждая из 8-ми секций лотка имеет «замки» для фиксации лотков при стыковке после распила.


Установка заглушки

Заглушка
на торец с пазами
Заглушка (арт. 6821/2) на торец с пазами Заглушка (арт. 6821/2) на торец с пазами
Заглушка
на торец с замками
Заглушка(арт. 6821/1) на торец с замками Заглушка(арт. 6821/1) на торец с замками
Заглушка

Заглушка так же может являться переходником при соединении лотков одноименными торцевыми поверхностями («паз»-«паз», «замок»-«замок»). Или подключении лотка торцом «замок» Т-образно.

Для этого в заглушке выбивается посадочное место под подключение лотка по нанесенному трафарету, и изделие устанавливается в месте стыковки лотков.

Широкий ассортимент, высокое качество, консультации, сопутствующие товары.

Подробнее по телефонам: +375-17-399-24-24; +375-29-666-33-98; +375-29-666-95-11; +375-29-773-36-11

Характеристики
Основные
Страна производитель Россия
Тип Система водоотвода
Вид водоотвода   Поверхностный
Тип поверхностного водоотвода   Линейный
Класс нагрузки   А
Материал водоотвода Пластик
